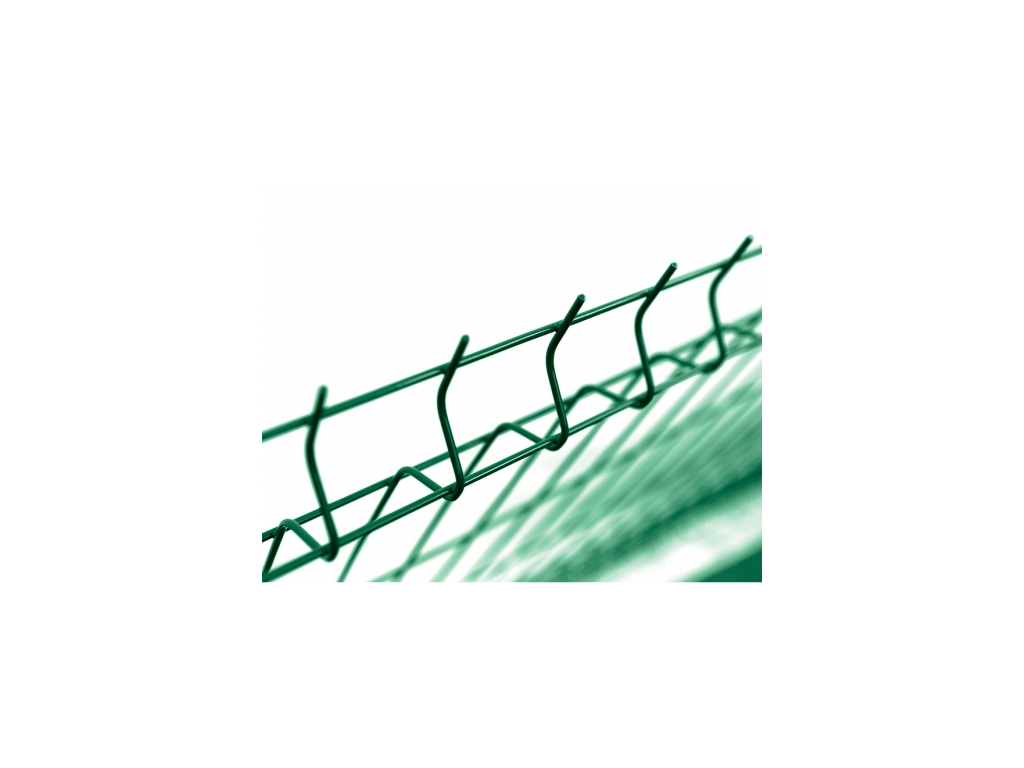

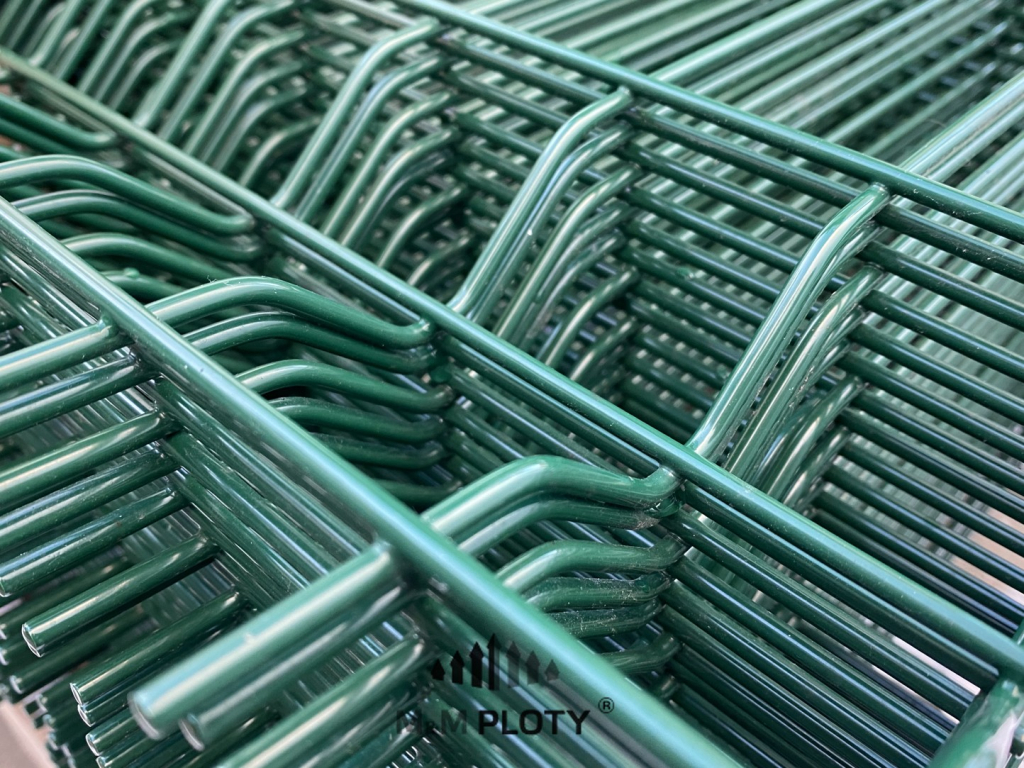

Plotový panel 3D LIGHT zelený - výška 203 cm, Ø drátu 4 mm, Zn+PVC

Dopravu plotových panelů zajišťujeme zpravidla vlastními nákladními vozy kamkoliv po ČR. Provozujeme několik moderních vozidel Mercedes Benz Sprinter a Iveco Daily (3,5t). Plotové panely vyžadují odborný způsob nakládky a správnou manipulaci tak, aby nedošlo k jejich poškození při přepravě. Z tohoto a mnoha dalších důvodů považujeme vlastní firemní rozvoz za nezbytný.

Termín dodání plotových panelů záleží na skladové dostupnosti a na vytížení rozvozů. U plotových panelů, které jsou skladem se zpravidla jedná o 5-10 pracovních dnů. O detailech přepravy Vaší objednávky budete vždy předem informováni. Po kompletaci objednávky a nakládce materiálu na vozidlo budete automaticky informováni prostřednictvím SMS zprávy a e-mailu s termínem a časem dodání. Zpravidla se jedná o následující pracovní den po nakládce materiálu na rozvoz. Zakázky zavážíme v pracovní dny od 7:00 do 18:00.

Montáž panelů na čtyřhranné sloupky 60 × 60 mm s maticemi

A) Instalace oplocení v přímém směru

 V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 25 cm pro sloupky ve vzdálenosti 253 cm na střed díry od  sebe. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky 60x60 mm, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Pro betonování sloupků je vhodné připravit si předem dřevěnou šablonu (viz obr.). Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně vytuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení  nepoužívají.

Na zabetonované sloupky postupně připevníme panely tak, že krajní panel, přiložený zpravidla z exteriérové strany plotu, na sloupek přichytíme příchytkou 3D Classic nebo 2D Super (2D Super Strong) a pozinkovaným šroubem M6 v místech, kde je typový sloupek 60x60 mm opatřen nalisovanými maticemi M6. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových příchytek (podle výšky panelů – viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel o patřen prolisy (3D panel), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (2D panel), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát.

B) Instalace oplocení při změně směru

Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je přichycení příchytek na sloupek 60x60 mm v místech, kde panel není osazen zalisovanými matkami M6. Příchytky a potažmo panely se ke sloupku připevňují samořeznými pozinkovanými TEX šrouby.

C) Instalace oplocení ve svahu

Plotové panely je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby – jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce „odskočeného“ panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm.

D) Instalace panelů na konci trasy

Panely je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Panely se zkracují pákovými nůžkami na kovové dráty nebo úhlovou bruskou s řezným kotoučem. Po zkrácení panelu se konce ošetří barvou ve spreji v požadovaném odstínu RAL, případně zinkovým sprejem.  Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích.

E) Oplocení s betonovými podhrabovými deskami pod panely

Při instalaci oplocení s betonovými podhrabovými deskami pod panely se pro vložení desek mezi sloupky použijí koncové držáky podhrabových desek. Držáky se na sloupky přichytí samořeznými šrouby. Betonové podhrabové desky se volně vloží do držáků podhrabových desek. Po osazení podhrabových desek se pokračuje standardní instalací panelů. Systém instalace je stejný, pouze je třeba použít sloupky delší, a to o výšku podhrabové desky.

F) Oplocení s protipřelezovými prvky nad oplocením

Nad panely lze instalovat ostnaté dráty nebo žiletkové pásky dvěma způsoby:

Bavolety jsou obvykle jednoramenné 50 cm nástavce sloupků, svírající se sloupkem plotu úhel 45 stupňů, čímž zvyšují plot o cca 30 cm. Bavolety jsou vhodné i pro osazení plotu žiletkovými spirálami.

U tohoto způsobu zvýšení bezpečnostní úrovně plotu se ostnaté dráty, resp. žiletkové pásky, instalují přímo na sloupky nad panely do předem připravených příchytek napínacího drátu, kterými sloupek osadíme, v obvyklé vzdálenosti 10–15 cm od sebe. Při této variantě je nezbytné počítat s proporcionálně delšími sloupky v závislosti na počtu řad ochranných prvků.

Verze návodu pro stažení a tisk v pdf

Montáž panelů na obdélníkové sloupky 60 × 40 mm

A) Instalace oplocení v přímém směru

V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 25 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe, v případě použití příchytky obr. A. nebo 258 cm v případě použití příchytky obr. B. Díry musí sahat do ne zámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky, odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují.

Pro betonování sloupků je vhodné připravit šňůru a rozteče nastavit dle použitých příchytek. Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně vytuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají.

Na zabetonované sloupky postupně připevníme panely tak, že je přiložíme zpravidla z exteriérové strany plotu, při použití příchytek A. nebo z boku sloupku, při použití příchytky B. Sousední panely zafixujeme na sloupku odpovídajícím počtem příchytek (podle výšky panelů – viz tabulka) tak, že do jedné příchytky osadíme vždy oba dva sousední panely. Při použití příchytek A. nerozlišujeme příchytky průběžné, rohové ani koncové, příchytka je univerzální pro všechny způsoby uchycení. Při použití příchytek B. je naopak rozdělujeme na průběžnou B.1 , rohovou B.2 a koncovou B.3.

Je-li panel instalován na příchytky A., umístíme příchytku vždy na křížení vodorovného a svislého drátu rovnoměrně v závislosti na výšce panelu. Při použití příchytek B., umístíme příchytku rovnoměrně v závislosti na výšce panelu pod vodorovným drátem. Není-li panel opatřen prolisy (2D panel), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát.

B) Instalace oplocení při změně směru

Jakákoli změna směru trasy oplocení se realizuje dle použití příchytek několika způsoby:
1. Při použití příchytek A. můžeme zvolit ze dvou řešení:

• zabetonovat sloupek v ose úhlu změny trasy A.A.
• zabetonovat sloupek stejným způsobem jako v přímém směru a pouze panel v příchytce vytočit

2. Při použití příchytek B. lze použít pro změnu směru příchytku průběžnou B.1 (B.B), kdy sloupek zabetonujeme v úhlu změny trasy nebo příchytkou rohovou B.2 (B.C), v případě, že se jedná o úhel svírající 90°. Sloupek je v daném případě zabetonován stejně jako sloupky v přímém směru, bez vytočení do osy úhlu. Pro ukončení oplocení v systému B. použijeme příchytku B.3 (B.D).

C) Instalace oplocení ve svahu

Panely je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby – jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce „odskočeného“ panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm.

D) Instalace panelů na konci trasy

Panely je možné zkracovat podle potřeby a podle požadované délky úseku oplocení, a to vždy v násobku vzdálenosti vertikálních drátů. Instalace zkráceného panelu se pak provádí shodně s instalací standardní, resp. s instalací při změně směru nebo v odskocích. Panel je po zkrácení nutné ošetřit proti korozi barvou ve spreji ve stejném odstínu RAL.

Verze návodu pro stažení a tisk v pdf

Montáž panelů na kulaté sloupky

A) Instalace oplocení v přímém směru

V uvažované vytyčené budoucí trase oplocení se připraví díry o průměru od 15 do 25 cm pro sloupky ve vzdálenosti 253 cm na střed díry od sebe, v případě použití plastové příchytky A nebo 258 cm v případě použití kovové příchtky B. Díry musí sahat do nezámrzné hloubky, a to nejméně do 80 cm. Do připravených děr se osadí typové sloupky s průměrem 48 mm, eventuelně sloupky s průměrem 38 mm , odpovídající délky, správně výškově osazené. Koncové, průběžné a rohové sloupky se při tomto typu oplocení nerozlišují. Sloupky musí po zabetonování být zcela přesně zarovnány směrově, výškově, musí být přesně vzdáleny od sebe a musí být ve zcela kolmé pozici. Po zabetonování sloupků je nezbytné před osazením panelů na sloupky nechat beton vždy řádně zatuhnout. Optimální doba je přibližně jeden týden, je však vždy závislá na aktuálním počasí. Vzpěry se při tomto typu oplocení nepoužívají. Na zabetonované sloupky postupně připevníme panely tak, že krajním okem panelu přes svislý drát navlečeme objímku, kterou poté převlečeme přes kulatý sloupek. Mezi čelistmi objímky musí být sevřen svislý drát panelu. Při svírání objímek si pomůžeme svěracím nástrojem k přiblížení volných konců (např. „sika kleště“); v okamžiku největšího přiblížení konců spojíme šroub s matkou a dotáhneme. Sousední panely zafixujeme na sloupku odpovídajícím počtem plastových objímek (podle výšky panelů – viz tabulka) tak, že do jedné objímky osadíme vždy oba dva sousední panely. Je-li panel opatřen prolisy (3D panel), umístíme příchytku vždy pod spodní vodorovný drát každého prolisu. Není-li panel opatřen prolisy (2D panel), umístíme odpovídající počet příchytek rovnoměrně po celé výšce panelu, avšak vždy pod vodorovný drát.

B) Instalace oplocení při změně směru

Oplocení v rohu (jakákoli změna směru trasy oplocení) se realizuje shodně s rovným oplocením s jedinou výjimkou a tou je vzdálenost rohového sloupku od sousedních – zde je vzdálenost sloupků na střed sloupku 251 cm, v případě použití plastové příchytky A.

C) Instalace oplocení ve svahu

Panely je možné instalovat pouze a jedině ve vodorovné pozici. Panely nikdy nekopírují terén, nepřizpůsobují se sklonu terénu. V případě realizace oplocení ve svahu se sousední panely na sloupku navzájem výškově oddělí. Vzniknou tak na sloupku dva zuby – jeden nahoře a jeden dole. Počet příchytek na takovém sloupku se zvyšuje o 2 kusy oproti standardní instalaci pro zafixování horního a spodního konce „odskočeného“ panelu. Je nezbytné pamatovat na požadavek použití delších sloupků oplocení v místech výškových odskoků. Doporučený nejvyšší výškový odskok je 20 cm.

Verze návodu pro stažení a tisk v pdf
